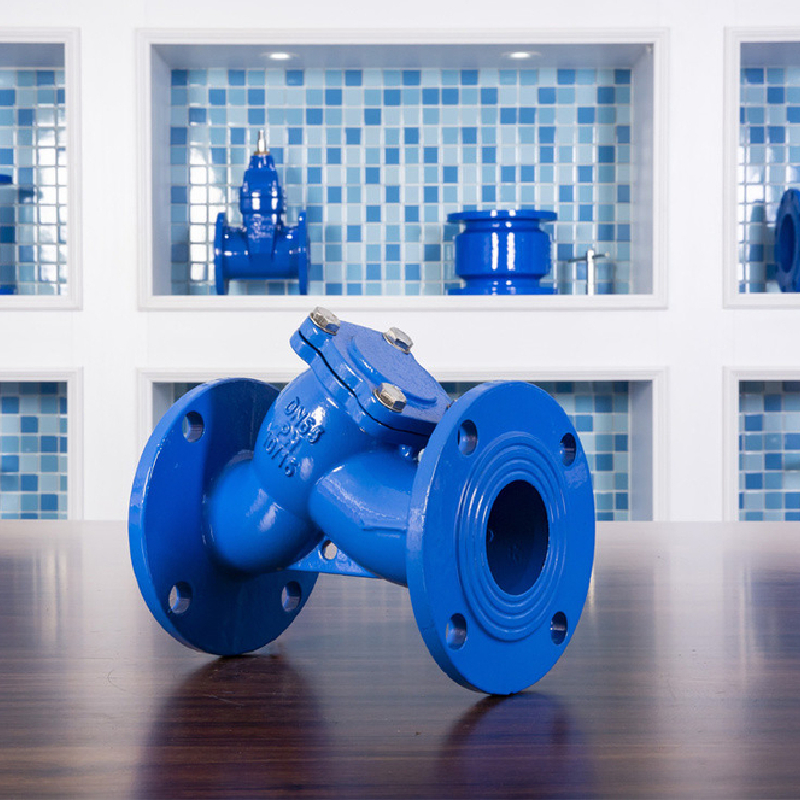

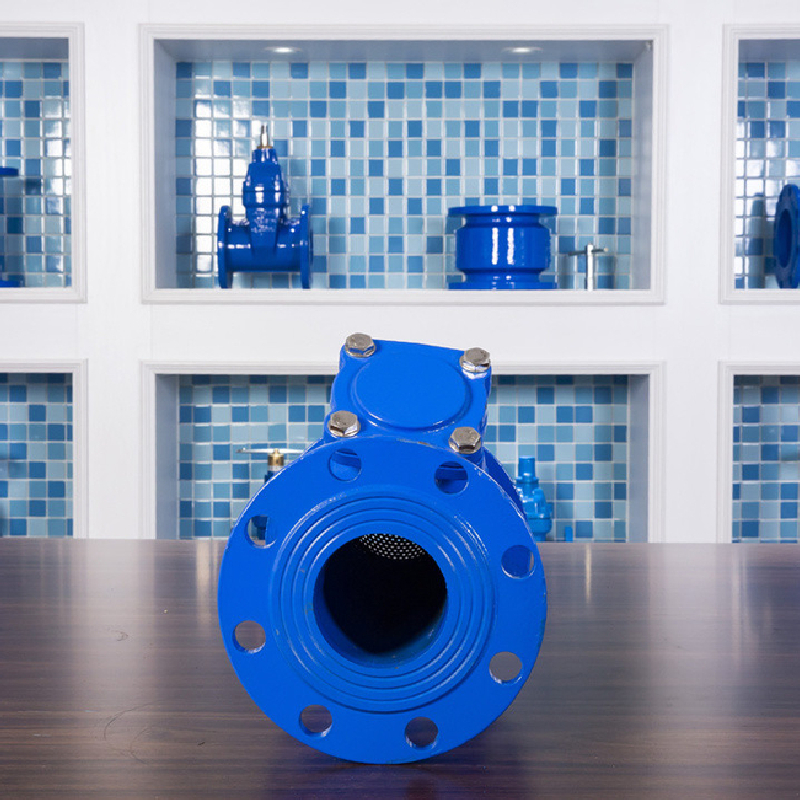

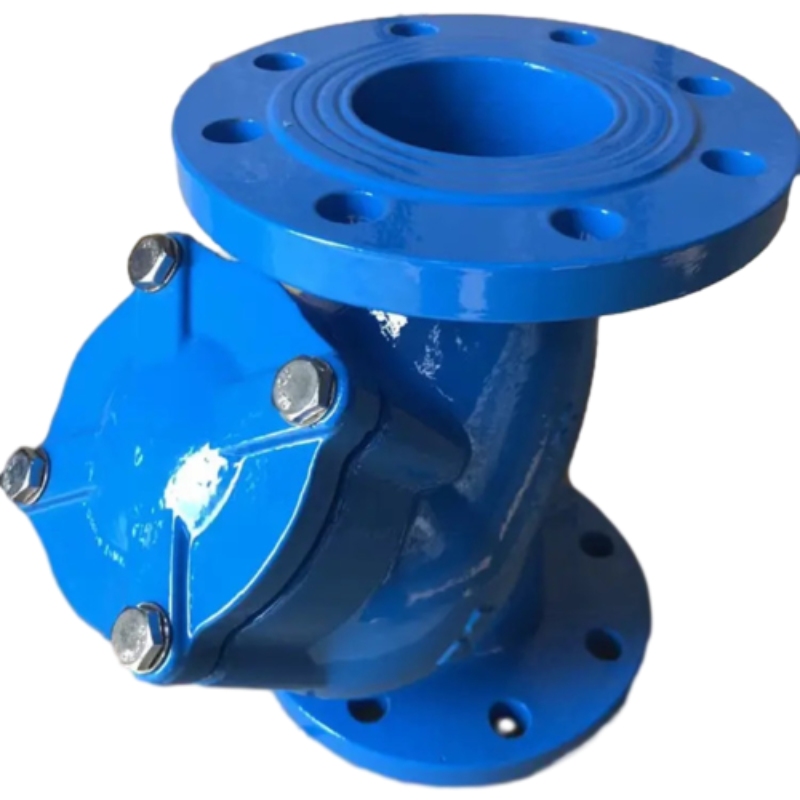

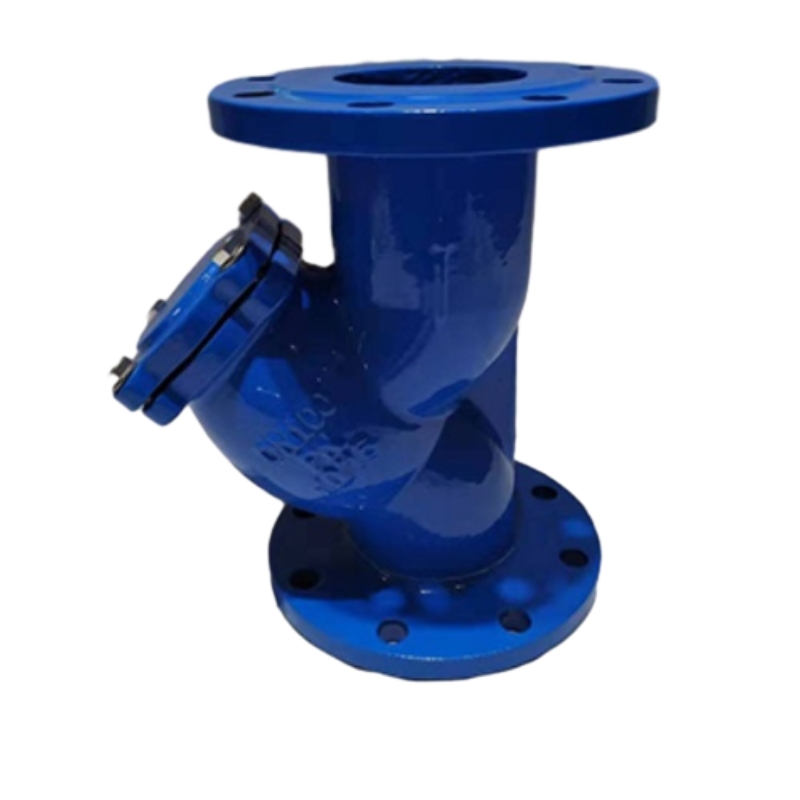

Y llojin e tendosjes së tipit

Struktura e filtrit të tipit Y ka rezistencë të ulët dhe shkarkim të përshtatshëm të ujërave të zeza.

Arsyeja pse ekrani i filtrit është bërë në formën e një shporte cilindrike të filtrit është rritja e forcës së tij, e cila është më e fortë se një ekran me një shtresa të vetme, dhe mbulesa e fllanxhës në skajin e poshtëm të ndërfaqes në formë Y mund të jetë e paqartë për të hequr periodikisht grimcat e depozituara në shportën e filtrit.

Filtri i tipit Y ka karakteristikat e strukturës së përparuar, rezistencës së vogël dhe shkarkimit të përshtatshëm të ujërave të zeza. Mediumi i përshtatshëm i filtrit të tipit Y mund të jetë uji, vaji dhe gazi. Në përgjithësi, rrjeti i ujit është 18-30 rrjetë, rrjeti i ventilimit është 10-100 rrjetë, dhe rrjeti i kalimit të naftës është 100-480 rrjetë. Filtri i shportës është i përbërë kryesisht nga tubi lidhës, tubi kryesor, filtri blu, fllanxha, mbulesa e fllanxhës dhe fasteners. Kur lëngu hyn në filtër blu përmes tubit kryesor, grimcat e papastërtisë së ngurtë bllokohen në blu të filtrit, dhe lëngu i pastër kalon nëpër filtër blu dhe shkarkohet nga priza e filtrit.

1. Modelimi i bukur, një vrimë e testimit të presionit është e paracaktuar në trup.

2. Përdorimi i përshtatshëm dhe i shpejtë. Shtë e mundur, sipas kërkesës së përdoruesit, të ndryshoni prizën e vidhosur në trup në një valvul topi dhe ta lini daljen e tij të lidhet me tubin e ujërave të zeza, kjo mund ta bëjë atë të bëhet për të gërmuar ujërat e zeza me presion ndërsa të mos hiqni mbulesën.

3. Ekranet e filtrimit të saktësive të ndryshme të filtrimit mund të sigurohen sipas kërkesës së përdoruesit, duke e bërë ekranin e filtrimit të pastrohet më i përshtatshëm.

4. Kanali i lëngut është projektuar shkencërisht dhe në mënyrë të arsyeshme, me rezistencë më të vogël të rrjedhës dhe rrjedhë më të madhe. Sipërfaqja totale e rrjetës vjen si 3-4 herë më shumë se DN.

5. Lloji teleskopik e bën instalimin dhe heqjen më të përshtatshme.

Funksioni i tendosjes së tipit y

Në aplikime të ndryshme industriale, funksionimi efikas i makinerive dhe sistemeve është parësor. Një komponent thelbësor që siguron besueshmërinë dhe jetëgjatësinë e këtyre sistemeve është tendosja e tipit Y. Shpesh anashkalohet, kjo pajisje luan një rol instrumental në ruajtjen e integritetit të lëngjeve.

Funksioni parësor i një tendosës të tipit Y është të filtrojë mbeturinat e padëshiruara dhe grimcat nga rrjedha e lëngut. Kjo mund të përfshijë papastërti, ndryshk, shkallë dhe ndotës të tjerë që potencialisht mund të shkaktojnë dëme në pompa, valvula dhe pajisje të tjera në rrjedhën e poshtme. Duke kapur në mënyrë efektive këto papastërti, një tendosës i tipit Y mbron të gjithë sistemin, duke zvogëluar kostot e mirëmbajtjes dhe duke parandaluar kohën e papritur të joproduktive.

Ajo që e veçon tendosjen e tipit Y nga pajisjet e tjera të filtrimit është dizajni i tij unik. Me emrin për trupin e tij në formë Y, tendosja përmban një ekran që kap lëndë grimcash ndërsa lejon që lëngu të kalojë. Ky dizajn lehtëson mirëmbajtjen e lehtë; Kur tendosja bëhet e bllokuar, ai mund të pastrohet ose zëvendësohet lehtë pa prishur rrjedhën e sistemit. Kjo lehtësi është një avantazh i rëndësishëm në mjediset ku funksionimi i vazhdueshëm është kritik.

Strashësit e tipit Y zakonisht përdoren në industri të ndryshme, përfshirë trajtimin e ujit, përpunimin kimik dhe naftën dhe gazin. Ato mund të përdoren në konfigurimin e tubacionit horizontal dhe vertikal, duke i bërë ato të gjithanshme për aplikime të ndryshme. Kuptimi i kërkesave specifike të sistemit tuaj do të ndihmojë në zgjedhjen e tendosësit të duhur të tipit y, duke siguruar performancën dhe mbrojtjen optimale.

Si përfundim, tendosja e tipit Y është një përbërës thelbësor në shumë sisteme të trajtimit të lëngjeve. Funksioni i tij shtrihet përtej thjesht filtrimit; Ai rrit besueshmërinë e të gjithë operacionit, duke siguruar përfundimisht efikasitetin dhe efektivitetin e kostos. Duke investuar në tendosjen e duhur të tipit Y, bizneset mund të mbrojnë pajisjet e tyre dhe të mbajnë flukset e qetë operacionale, duke theksuar rëndësinë e kësaj pajisje shpesh të nënvlerësuar.

Nga DN15 në DN400: Si kjo Strainer Y Type bëhet një mjeshtër i mbeturinave të tubacionit

Shtrëngosja e tipit Y të Storaen vendos standardin për mbrojtjen e tubacionit të gjithanshëm, duke ofruar një gamë të madhësisë së pakrahasueshme-nga kompakti kompakt DN15 (0.5 ”) në DN400 të shkallës industriale (16 ”)-që përshtatet pa probleme në aplikacionet industriale të banimit, komerciale dhe të rënda. Si një tendosës kryesor metalik dhe një ofrues i tendosjes së gize, ne kombinojmë materiale të forta, inxhinieri precize dhe karakteristika të personalizueshme për të ofruar një zgjidhje universale për bllokimin e ndryshkut, shkallës, rërës dhe solideve të tjera në të gjitha shkallët e tubacionit.

Dizajn gjithëpërfshirës për çdo aplikacion

1. Sistemet e Miniaturës (DN15 – DN50 / 0.5 ” – 2”)

Ideale për hidraulikun e banimit, njësitë HVAC dhe makineritë e vogla, këto filtra të tipit Y (p.sh., DN25) shfaqin trupa të lehtë prej gize ose trupi çeliku të karbonit me lidhje të filetuara, duke siguruar instalim të lehtë në hapësira të ngushta. Një ekran prej çeliku inox prej 20–200 rrjetë (304/316L) largon grimcat aq të vogla sa 75 μm, duke mbrojtur rubinetat, valvulat dhe pompat nga mbeturinat pa kufizuar rrjedhën – kritike për ruajtjen e presionit të ujit në komplekset e apartamenteve ose kuzhinat tregtare.

2. Tubacionet industriale me madhësi të mesme (DN65-DN200 / 2.5 ”-8”)

Kisha e punës e bimëve prodhuese dhe rrjeteve të shërbimeve, këto tendosje me fllanxha (lidhje RF/FF për Sh/T3411) Qëndrueshmërinë dhe efikasitetin e bilancit:

Ndërtimi i detyrave të rënda: QT450 Hekuri i butë ose shtëpitë e çelikut të karbonit WCB i rezistojnë vlerësimeve të presionit deri në 16MPa dhe temperaturat nga -5 ° C deri në 450 ° C, duke i bërë ato të përshtatshme për avull, vaj dhe media kimike.
Filtrimi i optimizuar: Dizajni në formë Y rrit zonën e filtrit me 40% në krahasim me modelet inline, uljen e rënies së presionit dhe lejimin e 99% të shkallës së kapjes për 50-500 μm grimca-perfekte për mbrojtjen e pompave, shkëmbyesit e nxehtësisë dhe valvulat e kontrollit në përpunimin e ushqimit ose linjat petrokimike.

3. Sisteme industriale në shkallë të gjerë (DN250-DN400 / 10 ”-16”)

Për termocentralet, rafineritë dhe aplikimet detare, tendosësit tanë të testit të tepruar japin performancë pa kompromis:

Struktura e përforcuar: Fllanxhat e trasha dhe trupat me shirita merren me ngarkesa 2000+ kg dhe flukset me shpejtësi të lartë, ndërsa një mbulesë e qendrës së lëshimit të shpejtë mundëson heqjen e mbeturinave të sigurta, efikase pa çmontimin e tubacionit-kyç për minimizimin e kohës në mjediset e vazhdueshme të prodhimit.
Zgjidhjet e rrjetës me porosi: Zgjidhni 10–480 filtra rrjetë (çeliku inox ose monel) për të përputhur nevojat specifike të mediave, nga filtrimi i rërës së trashë në sistemet e ujit ftohës deri tek heqja e grimcave të imëta në tubacionet farmaceutike.

Karakteristikat universale për integrimin pa probleme

Shkathtësia e lidhjes: Në dispozicion me skajet e filetuara, të ngjitura ose fllanxha, tendosjet tona të tipit Y përshtaten me standardet ASME, DIN, dhe JIS, duke eleminuar problemet e përshtatësit në projektet globale.
Dizajni i ulët i mirëmbajtjes: Një shportë e pjerrësisë dhe valvula opsionale e kullimit lejojnë shkarkimin e lehtë të mbeturinave pa hequr tendosjen, ndërsa ekranet e ripërdorshme të rrjetës zvogëlojnë kostot e funksionimit me 30% në krahasim me alternativat e disponueshme.
Opsionet e Materialit: Zgjidhni nga gize (me kosto efektive për ujë/gaz), çelik inox (rezistent ndaj korrozionit për kimikate), ose hekuri i dukshëm (forcë e lartë për presione ekstreme)-sigurimi i llojeve të duhura të tendosjes për çdo gjendje pune.

Pse Storaen drejton në filtrim me madhësi të plotë

Besueshmëria e çertifikuar: ISO 9001 në përputhje dhe e testuar në standardet GB/T14382, çdo tendosës përfshin një raport të materialit dhe certifikatën e provës së presionit, duke siguruar sigurinë në aplikimet kritike.
Ekspertiza e Inxhinierisë: Ekipi ynë ndihmon në zgjedhjen e tendosjes optimale të tipit Y bazuar në shkallën e rrjedhës, llojin e mediave dhe saktësinë e filtrimit-madje edhe për tubacione jo standarde (p.sh., zvogëlimin e TEE-ve ose paraqitjet e fllanxheve me porosi).

Zgjidhni të gjitha sfidat tuaja të mbeturinave të tubacionit

Pavarësisht nga mbrojtja e një ngrohës uji të banuar, mbajtja e linjës së prodhimit të një fabrike, ose sigurimi i një sistemi të ftohjes së një anijeje detare, Storaen me madhësinë e Storaen-it, Strainer Strainer Y-Type jep performancë të vazhdueshme. Duke kombinuar qëndrueshmërinë e gizeve të gize, përshtatshmërinë e tendosjeve me fllanxha dhe saktësinë e filtrave të tipit Y, ne kemi krijuar një zgjidhje universale që dëshmon: kur bëhet fjalë për mbrojtjen e tubacionit, një madhësi nuk i përshtatet të gjitha-por diapazoni ynë bën.

Shpëtimtari kimik i tubacionit: Si lloji i tipit Y bllokoni ndryshkun dhe mbroni pompat dhe valvulat

Në përpunimin kimik, ndryshkun, shkallën dhe mbeturinat metalike paraqesin një kërcënim të heshtur për pompat, valvulat dhe instrumentet precize-deri sa të hapin storrat e tipit Y të Storaen-it, të inxhinierizohen për mjedise të ashpra industriale, llojet tona të tendosjeve veprojnë si linja e parë e mbrojtjes, duke siguruar rrjedhë të pandërprerë ndërsa mbrojnë pajisjet kritike nga dëmtimet e kushtueshme. Ja se si tendosja jonë e tipit Y bëhet kujdestari i domosdoshëm i tubacioneve kimike.

Filtrimi i saktësisë: Ndalimi i ndryshkut në gjurmët e tij

Dizajni unik i një filtri të tipit Y është thelbësor për fuqinë e tij mbrojtëse:

Armatura e rrjetës së çelikut inox: Në dispozicion në rrjetë 10–480 (304/316L), ekrani bllokon grimcat e vogla sa 30 μm – përfshirë thekon e ndryshkut, skorje të saldimit dhe fragmente katalizatorësh – me një normë kapjeje 99%. Në linjat e hyrjes së pompës, kjo parandalon erozionin e shtytësit, ndërsa në valvulat e kontrollit, ajo ndalon veshin e sediljeve që mund të çojnë në rrjedhje ose rregullore të dështuara.
Optimizimi i rrjedhës në formë Y: Strehimi i kënduar rrit zonën e filtrimit me 30% në krahasim me modelet inline, duke zvogëluar rënien e presionit dhe lejimin e mbeturinave të vendosen në shportë pa prishur rrjedhën-kritike për ruajtjen e presionit të qëndrueshëm në linjat e ushqimit të reaktorit ose kolonat e distilimit.

Qëndrueshmëri për media kimike agresive

Tubacionet kimike kërkojnë tendosje metalike që i rezistojnë korrozionit dhe temperaturave të larta:

Përsosmëria e Materialit: Zgjidhni nga gize Strainers Y (QT450 Hekuri i Ductile për media gërryese të moderuar) ose variante të çelikut inox (316L për kimikate të ashpra si acidi sulfurik), të dyja të vlerësuara për temperaturat deri në 450 ° C dhe presionet për 16MPa.
Forca e fllanxhave: Strainers me fllanxha (lidhjet RF/FF për SH/T3411) sigurojnë integrim të rrjedhjes së rrjedhjes, me fllanxha të trasha që i rezistojnë zgjerimit termik në tubacionet e nxehta me avull, duke parandaluar dështimet e përbashkëta që mund të ekspozojnë sistemet ndaj ndotësve.

Vendosja strategjike për mbrojtje maksimale

1. Mbrojtja e pompës

Instaluar në rrjedhën e sipërme të pompave centrifugale, tendosja jonë e tipit Y bllokon grimcat e ndryshkut nga bladat e dëmtimit të shtytësit, duke zvogëluar dridhjen dhe zgjatjen e jetëgjatësisë së pompës me 25%. Në pompat e matjes kimike, ajo parandalon bllokimin e sediljeve të valvulave, duke siguruar dozë të saktë në proceset e polimerizimit.

2. Ruajtja e valvulave

Për valvulat e globit dhe valvulat e kontrollit në linjat me pastërti të lartë, rrjeta e hollë e tendosjes (rrjeta 200-480) ndalon mbeturinat nën-milimetër të nga komprometimi i sipërfaqeve të vulosjes, duke shmangur mbylljet e kushtueshme për riparimet ose zëvendësimet e valvulave.

3. Stabiliteti i procesit

Në rrjedhën e sipërme të shkëmbyesve ose filtrave të nxehtësisë, ajo parandalon grumbullimin nga depozitat në shkallë, ruajtjen e efikasitetit të transferimit të nxehtësisë dhe zvogëlimin e frekuencës së pastrimit në qarqet e ujit ftohës.

Mbroni proceset tuaja kimike sot

Në bimët kimike, ku edhe një grimcë e vetme mund të prishë prodhimin, tendosjet e tipit Y të Storaen japin saktësinë e filtrimit dhe qëndrueshmërinë e thyer të nevojshme për të mbrojtur pompat, valvulat dhe integritetin e procesit. Duke kombinuar teknologjinë e përparuar të rrjetës me materiale rezistente ndaj kimikateve, llojet tona të tendosjeve shndërrojnë rreziqet që lidhen me ndryshkun në paqen e mendjes-kështu që tubacionet tuaja mund të funksionojnë me efikasitetin e pikut, ditën dhe ditën jashtë. Eksploroni zgjidhjet tona të filtrit të tipit Y dhe zbuloni pse industritë na besojnë për t’i mbajtur sistemet e tyre kritike të pastra, të sigurta dhe funksionojnë të fortë.

Isfarë është një tendosës i tipit Y dhe si funksionon?

Ay Type Strainer është një komponent thelbësor në sistemet e lëngjeve, e krijuar për të filtruar papastërtitë dhe mbeturinat nga tubat. Konfigurimi i tij unik në formë Y lejon rrjedhë efikase ndërsa minimizon pikat e presionit. Strainer përmban një ekran rrjetë që kap grimcat ndërsa lëngu kalon, duke siguruar që sistemi juaj të funksionojë pa probleme dhe me efikasitet.

Nga cilat materiale është bërë tendosja e tipit Y?

Shtrëngosja jonë e tipit Y është e ndërtuar nga çeliku inox me cilësi të lartë, duke siguruar rezistencë të shkëlqyeshme të korrozionit dhe qëndrueshmëri. Kjo zgjedhje materiale siguron jetëgjatësi dhe besueshmëri, duke e bërë tendosjen tonë të përshtatshme për një larmi aplikimesh në industri të ndryshme, përfshirë ujin, vajin dhe gazin.

A mund të instalohet tendosja e tipit Y në ndonjë pozicion?

Po, tendosja e tipit Y është i gjithanshëm dhe mund të instalohet në orientime horizontale ose vertikale. Sidoqoftë, ne rekomandojmë të ndiqni udhëzime specifike të instalimit për të ruajtur performancën optimale dhe për të siguruar filtrim efektiv. Referojuni gjithmonë manualit të produktit për praktikat më të mira.

Si mund ta pastroj ose mirëmbaj tendosjen e tipit y?

Mirëmbajtja e tendosjes së tipit Y është relativisht e thjeshtë. Ne rekomandojmë kontrolle periodike bazuar në pastërtinë e lëngut dhe gjendjen e ekranit të rrjetës. Për të pastruar, ju mund të zhbllokoni kapakun e tendosjes, të hiqni rrjetën dhe ta shpëlajeni me ujë ose të përdorni zgjidhje të përshtatshme pastrimi. Mirëmbajtja e rregullt ndihmon në sigurimin e funksionalitetit afatgjatë dhe zvogëlon kohën e mundshme të joproduktive.

Cili është vlerësimi maksimal i presionit për tendosjen e tipit Y?

Stratier -i ynë i tipit Y është krijuar për të trajtuar një vlerësim maksimal të presionit deri në 150 psi, duke e bërë atë të përshtatshme për shumicën e aplikacioneve standarde. Sidoqoftë, ju lutemi konsultohuni me specifikimet e produktit për informacion të detajuar mbi gradientët e presionit, pasi përdorimi i tendosjes përtej kapacitetit të tij të vlerësuar mund të çojë në çështje në sistemin tuaj.

A është i përshtatshëm Straineri i tipit Y për aplikime me temperaturë të lartë?

Po, tendosja jonë e tipit Y është krijuar për t’i bërë ballë temperaturave të larta që hasen zakonisht në aplikimet industriale. Ndërtimi i çelikut inox siguron që tendosja të ruajë integritetin e tij edhe nën nxehtësi ekstreme. Për kufijtë specifike të temperaturës, ju lutemi referojuni specifikimeve të produktit për udhëzime të hollësishme.

Cilat madhësi janë të disponueshme për tendosjen e tipit Y?

Ne ofrojmë tendosës Y të tipit Y në një larmi madhësish për të përmbushur nevojat tuaja specifike, duke filluar nga 1 inç deri në 6 inç në diametër. Ju lutemi kontrolloni renditjen e produkteve tona për madhësitë në dispozicion dhe zgjidhni atë që përputhet më së miri në dimensionet tuaja të tubacionit.
